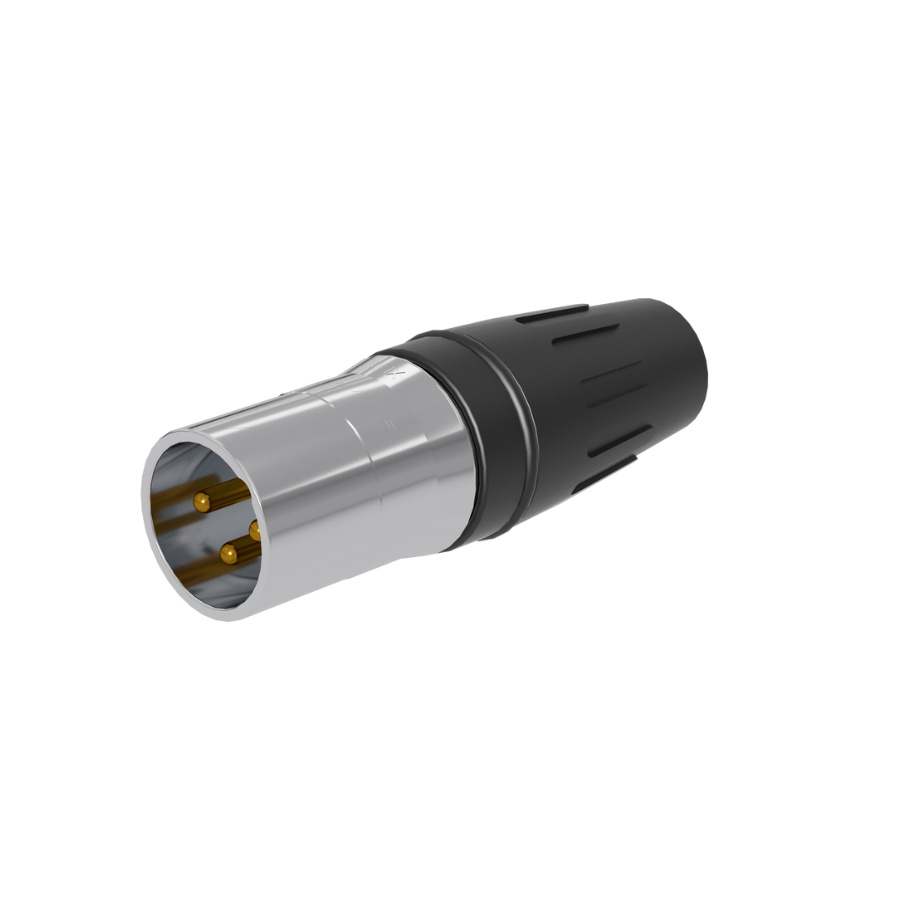

Seetronic Conector SCHM3

O Seetronic SCHM3, é um conector macho XLR de 3 pinos, metálico inox, alta durabilidade com contatos dourados para cabos 3.5-6mm.

Destaques
Plugue macho XLR de 3 núcleos com caixa de aço inoxidável banhado a preto e contatos banhados a ouro
Durável, longa vida útil e alta confiabilidade.
Design de aparência totalmente nova, operação mais suave
Novo aterramento que proporciona bom contato total entre o chassi e os conectores dos cabos
Design de ranhura requintado na bota para anel colorido para codificação e identificação
Resistente a quedas e pressão que ainda pode operar de forma estável sob condições adversas
A capa está equipada com manga de vedação de poliuretano para evitar que o cabo seja afetado pela flexão
pressão ao máximo

Características Técnicas
Parâmetros do Produto
Tipo de Conexão
XLR

Encaixe
Macho

Parâmetros Elétricos
Capacitância Entre Contatos
≤ 4 pF

Resistência de Contato
≤ 3 mΩ

Rigidez Dielétrica
1,5 kV DC

Resistência de Isolamento
> 10 GΩ (inicial)

Corrente Nominal por Contato
16 A

Tensão Nominal
< 50 V

Encaixe
Fêmea

Cabo
OD 3,5 – 8,5 mm

Força de Inserção
≤ 20 N

Força de Retirada
≤ 20 N

Vida Útil
> 5000 ciclos de acoplamento

Tamanho do Cabo
Máx: 2,5 mm2
Max. 14 AWG

Dispositivo de Travamento
Trava Latch

Inicialização
PA6 + 20% GF, TPE

Contatos
Liga de cobre

Revestimento de Contato
Au

Inserir
PA

Carcaça
Aço inoxidável

Revestimento de Carcaça
Chapeamento preto

Alívio de Tensão
POM

Grau Retardador de Chamas
UL 94 HB

Classe de Proteção
IP40

Faixa de Temperatura
-30 ° C ~ + 80 ° C

Padrões
IEC 61076-2-103

Soldabilidade
Em conformidade com IEC 68-2-20
