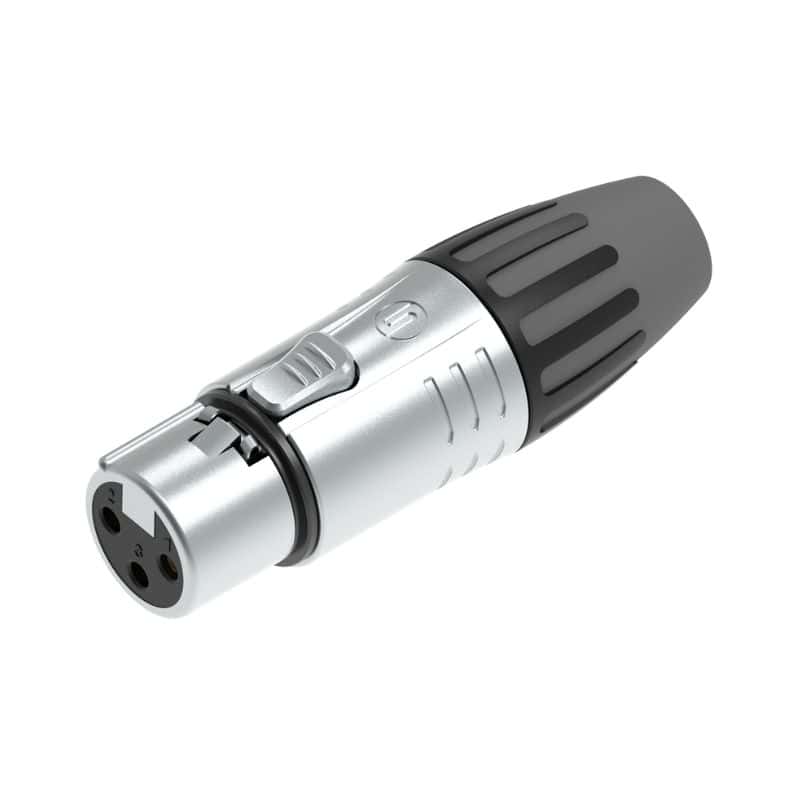

O Seetronic SCHM3, é um conector de cabo fêmea XLR de 3 núcleos com caixa cromada e contatos prateados. Sua carcaça de metal, adota um design de rosca interna para garantir que possa suportar a gravidade em qualquer condição do local.
Duas braçadeiras de cabo são fornecidas para diferentes diâmetros de cabo; braçadeira preta 3,5-6mm; braçadeira branca 6-8mm. Seu design é mais compacto para economizar espaço. Sua bota está equipada com uma luva de vedação de poliuretano para evitar que o cabo seja afetado ao máximo pela pressão de flexão.
Destaques
Plugue fêmea XLR de 3 núcleos com caixa de aço inoxidável banhado a preto e contatos banhados a ouro
Durável, longa vida útil e alta confiabilidade.
Design de aparência totalmente nova, operação mais suave
Novo aterramento que proporciona bom contato total entre o chassi e os conectores dos cabos
Design de ranhura requintado na bota com anel colorido para codificação e identificação
Resistente a quedas e pressão que ainda pode operar de forma estável sob condições adversas
A capa está equipada com manga de vedação de poliuretano para evitar que o cabo seja afetado pela flexão
Pressão ao máximo
Características Técnicas
Parâmetros do Produto
Tipo de Conexão
XLR
Gênero
Fêmea
Parâmetros Elétricos
Capacitância Entre Contatos
≤ 4pF
Contato de Resistência
≤ 3 mΩ
Rigidez Dielétrica
1,5 kV CC
Resistência de Isolamento
> 10 GΩ (inicial)
Corrente Nominal por Contato
16A
Tensão Nominal
< 50 V
Parâmetros Mecânicos
DE do Cabo
Alívio de tensão preto: 3,5-6 mm
Alívio de tensão branco: 6-8 mm
Força de Inserção
≤ 20N
Força de Retirada
≤ 20N
Vida de Serviço
> 1000 ciclos de acasalamento
Tamanho do Cabo
Máx. 2,5 mm²
Máx. 14 AWG
Dispositivo de Bloqueio
Bloqueio de trava
Parâmetros Materiais e Ambientais
Bota
PA
Contatos
Liga de Cu
Revestimento de Contato
Ag
Inserir
PA
Habitação
Liga de Zinco
Revestimento da Carcaça
Cr
Alívio de Tensão
POM
Grau Retardador de Chama
UL 94HB
Aula de Proteção
IP40
Faixa de Temperatura
-30°C ~ +80°C
Padrões e Certificações
Padrões
CEI 61076-2-103
Soldabilidade
Em conformidade com IEC 68-2-20
