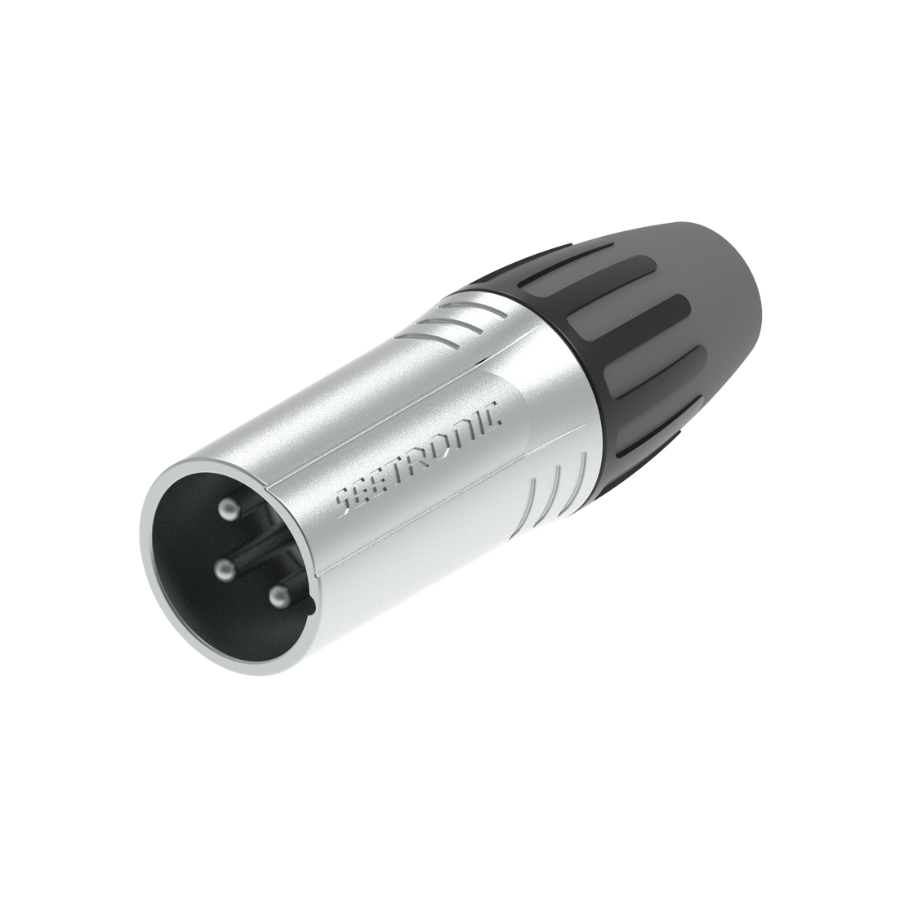

Seetronic Conector SCMM3

O Seetronic SCMM3, é um conector de cabo macho XLR de 3 polos, com revestimento e contatos banhados a prata. Possui um design de aparência de última geração para uma operação mais suave. O invólucro de metal usa design de rosca interna, para garantir que possa suportar a gravidade sob quaisquer condições adversas. Dois grampos de cabo são fornecidos para diferentes diâmetros. Grampo preto de 3,5 a 6 mm e grampo branco 6-8 mm. A bota é equipada com uma luva de vedação de poliuretano para evitar que o cabo seja afetado pela pressão de flexão ao máximo.

Características Técnicas
Parâmetros do Produto
Tipo de conexão
XLR

Encaixe
Macho

Parâmetros Elétricos
Capacitância entre contatos
≤ 4 pF

Resistência de Contato
≤ 3 mΩ

Rigidez Dielétrica
1,5 kV DC

Resistência de Isolamento
> 10 GΩ (inicial)

Corrente Nominal por Contato
16 A

Tensão Nominal
< 50 V

Encaixe
Fêmea

Cabo
Alívio de tensão preto: 3,5-6 mm
Alívio de tensão branco: 6-8mm

Força de Inserção
≤ 20 N

Força de Retirada
≤ 20 N

Vida Útil
> 1000 ciclos de acoplamento

Tamanho do Cabo
Máx: 2,5 mm2
Max. 14 AWG

Dispositivo de Travamento
Trava Latch

Bota
Poliuretano

Contatos
Liga de cobre

Revestimento de Contato
Ag

Insert
Poliamida (PA 66 +30 % GF)

Carcaça
Zinco fundido (ZnAl4Cu1)

Revestimento de Carcaça
Chapeamento preto

Alívio de Tensão
POM

Grau Retardador de Chamas
UL 94 HB

Classe de Proteção
IP40

Faixa de Temperatura
-30 ° C + 80 ° C

Padrões
IEC 61076-2-103

Soldabilidade
Em conformidade com IEC 68-2-20
